AE/CM-Ⅲ型灼烧法飞灰含碳量在线监测系统

    锅炉飞灰含碳量是反映火力发电厂燃煤锅炉燃烧效率的重要指标。实时在线检测飞灰含碳量，有利于正确调整风煤比，提高锅炉燃烧控制水平；合理控制飞灰含碳量的指标，有利于降低发电成本，提高机组运行的经济性。

    AE/CM-Ⅲ型高精度在线飞灰测碳装置，综合了传统高精度的实验室化学灼烧失重法测碳技术和公司自行研制的无动力、自抽式等速取样技术，解决了失重测碳技术在工业现场进行在线应用的所有关键技术问题，准确、可靠的实现了对飞灰含碳量的高精度实时在线测量。

    系统特点：
    1）测量精度高，测量精度不受煤种变化的影响；
    2）实现对飞灰含碳量的高精度实时在线测量；
    3）采用了特制的灼烧器和国际先进的减振技术和温度控制技术；
    4）具有高耐磨性和防堵灰的特性；
    5）易于安装，标定简单快捷；
    6）采用可靠的一体化机和远程模块。

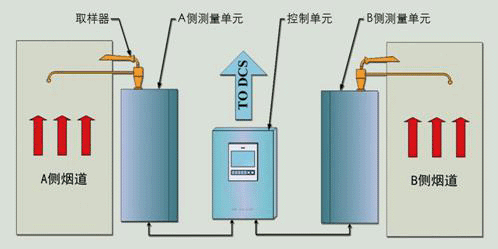

    系统结构：


    系统性能：
    测量范围（含碳量）：0～30％         测量误差：±0.5％
    测量周期：6～12分钟                 历史数据：保留时间一年
    电源功耗：220VAC，平均0.5KW，最大3.50KW
    工作气源：仪用空气≥0.6MPa，耗气量约为0.03M3/分钟
    信号输出：模拟量2路隔离的4～20mA含碳量信号，分别代表A、B侧实时含碳量，信号最大负载500Ω
    环境温度：控制单元 －10℃～50℃     测量单元：－10℃～55℃
    取样单元：长1300mm      2套     重量：约5kg
    测量单元：1040×730×530mm（高×宽×深）     2台    重量：约100kg
    控制单元：710×500×320mm（高×宽×深）      1台    重量：约15kg
